鋰電池為各種設備供電，從智慧型手機到電動車。了解如何將這些電池串聯、並聯甚至組合連接，可以幫助您根據特定需求自訂其效能。在本文中，我們將探討基礎知識，並提供有關如何以串聯、並聯和串並聯配置連接鋰電池的詳細逐步說明。
在這裡，我們將以 3.7V 100mAh 鋰電池為例進行詳細說明。

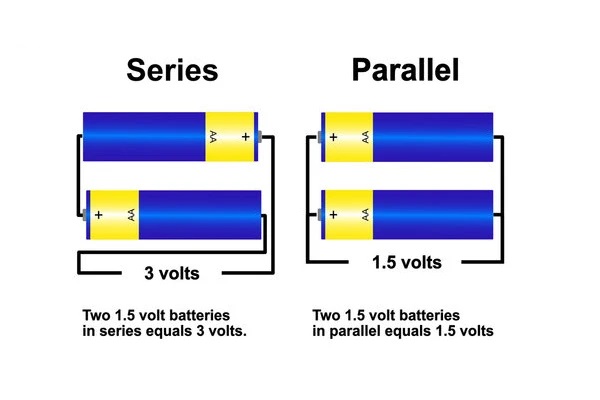

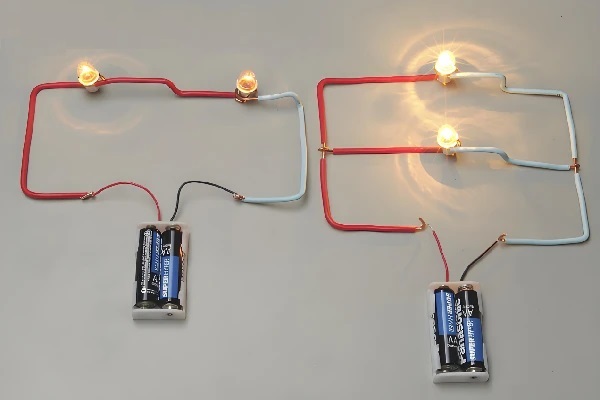

第一部分. 了解鋰電池串聯、並聯和串並聯連接
1. 串聯連接
串聯連接涉及將電池端對端連接起來，以增加總電壓，同時保持相同的容量（以毫安培或 mAh 為單位）。例如，將兩個 3.7V 100mAh 鋰電池串聯起來將產生 7.4V 的總電壓，但容量仍為 100mAh。當您的裝置需要的電壓高於單一電池所能提供的電壓時，這種連接類型是理想的選擇。
串聯連接的特點：
- 電壓：各電壓的總和（例如，3.7V + 3.7V = 7.4V）
- 容量：保持不變（例如，100mAh）
- 用途：適用於需要更高電壓的設備
2. 並聯連接
在並聯連接中，電池並排連接。這種配置保持電壓不變，但增加了容量。例如，將兩個 3.7V 100mAh 鋰電池並聯，電壓保持在 3.7V，總容量為 200mAh。當您需要延長設備的電池壽命時，此設定非常有用。
並聯連接的特點：
- 電壓：保持不變（例如 3.7V）
- 容量：各個容量的總和（例如 100mAh + 100mAh = 200mAh）
- 用途：非常適合需要更長電池壽命而不改變電壓的設備
3. 串並聯連接
串並聯連接結合了兩種配置，可同時增加電壓和容量。例如，將四個 3.7V 100mAh 鋰電池以串並聯設定（兩組串聯並聯）連接，將為您提供 7.4V 和 200mAh。此方法適用於需要更高電壓和更長電池壽命的應用。
串並聯的特點：
- 電壓：串聯組的總電壓（例如7.4V）
- 容量：並聯組的總容量（例如200mAh）
- 用途：適用於需要更高電壓和更長電池壽命的設備

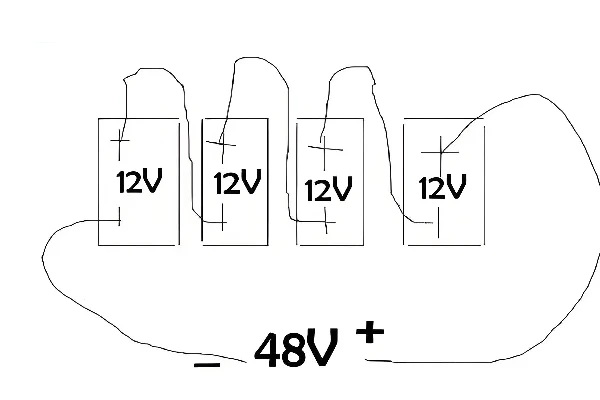

第二部. 如何串聯鋰電池？
1. 收集材料：準備 3.7V 100mAh 鋰電池、連接線、烙鐵和安全裝置。
2. 辨識端子：找出每個電瓶上的正極 (+) 和負極 (-) 端子。
3. 準備電池：確保所有電池的類型和充電程度相同，以防止不平衡。
4. 串聯：將第一個電池的正極焊接到第二個電池的負極。如果您有更多電池，請繼續此模式：正極到負極。
5. 最終連接：剩餘的自由端子（一個正極和一個負極）成為串聯的輸出端子
6. 檢查連接：使用萬用電表驗證總電壓並確保所有連接牢固。
遵循這些步驟，您可以安全地串聯鋰電池，在保持相同容量的同時增加總電壓。

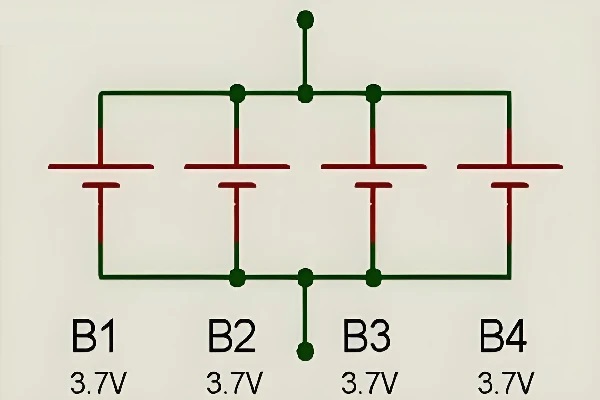

第三部分. 如何並聯鋰電池？
1. 收集材料：準備 3.7V 100mAh 鋰電池、連接線、烙鐵和安全裝置。
2. 辨識端子：找出每個電瓶上的正極 (+) 和負極 (-) 端子。
3. 準備電池：確保所有電池相同且充電相同。
4. 並聯：使用導線將所有正極端子焊接在一起。使用另一根導線將所有負極端子焊接在一起。
5. 最終連接：組合的正極端子和組合的負極端子用作並聯連接的輸出端子。
6. 檢查連接：使用萬用電表驗證總容量並確保所有連接牢固。
這種並聯設定將保持電壓不變，但顯著增加容量，從而延長設備的運行時間。
第四部分. 如何串聯和並聯鋰電池？
1. 收集材料：您將需要四個 3.7V 100mAh 鋰電池、連接線、烙鐵和安全裝置。
2. 辨識端子：找出每個電瓶上的正極 (+) 和負極 (-) 端子。
3. 準備電池：確保所有電池的類型和充電等級相同。
4. 建立串聯對：將第一個電池的正極焊接到第二個電池的負極，將兩個電池串聯起來。對其他兩個電池執行相同操作。
5. 將串聯對並聯：使用導線將兩個串聯對的正極焊接在一起。使用另一根導線將兩個串聯對的負極焊接在一起。
6. 最終連接：組合的正極端子和組合的負極端子用作串並聯連接的輸出端子。
7. 檢查連接：使用萬用電表驗證組合電壓和容量，並確保所有連接牢固。
此方法可同時增加電池組的電壓和容量，使其適用於需要更高電壓和更長電池壽命的裝置。
第 5五部分. 您應該選擇哪一種方法來連接鋰電池？
何時串聯鋰電池？
當您的裝置需要的電壓高於單一電池所能提供的電壓時，您應該串聯鋰電池。例如，如果您的裝置以 7.4V 運行，則串聯兩個 3.7V 電池是合適的。這種設置通常用於電動滑板車、無人機或其他高壓設備等應用。
何時並聯鋰電池？
當您需要在不改變電壓的情況下延長設備的電池壽命時，並聯連接是理想的選擇。這對於需要更長運行時間的設備特別有用，例如便攜式揚聲器、行動電源或手持設備。透過增加總容量，您可以確保您的裝置在兩次充電之間運行更長時間。
何時串聯和並聯鋰電池？
當您的裝置需要更高的電壓和更長的電池壽命時，請選擇串並聯連接。這種配置在更複雜的應用中非常有用，例如電動自行車、太陽能儲存系統和其他受益於增加電壓和容量的高功率設備。此設定可為要求嚴苛的應用提供平衡的解決方案。
按照本綜合指南，您可以有效地將鋰電池串聯、並聯或兩者結合，以滿足您的特定需求。無論您是為小型還是大型設備供電，了解如何正確連接電池都將確保最佳性能和使用壽命。
