一般來說品質好的鋰電池有保護裝置不會爆炸, 質量差的電池有可能會爆炸。
18650鋰電池絕大多數使用鋼殼封裝，質量不過關的電池由於沒有保護功能，在過度充電的情況下，會使其內部壓力驟增，當超過承受值時，便會爆炸。而短路、溫度過高或電池被擠壓變形甚至刺穿等問題都可能會引起電池爆炸。
引發18650鋰電池爆炸的原因有很多，下面分析3個最主要的原因。
1、被過充電
18650鋰電池被過充電，是常見的爆炸原因。鋰電池必須在規定的電壓範圍之內工作，不然就會出現爆炸起火的安全隱患。比如三元鋰電芯常規是2.5V~4.2V；磷酸鐵鋰電芯常規是2.0V~3.65V。
18650鋰電池充電時，正極的鋰離子運動到負極，鑲嵌在負極材料的網狀結構中，如果鋰離子電池被過充電，就容易造成負極析鋰，造成鋰結晶，刺穿隔膜，就會造成電芯內部短路，從而引發爆炸。

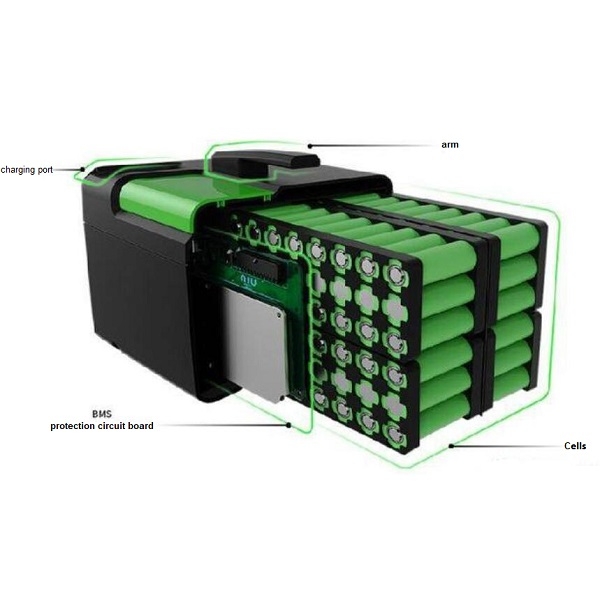

這就是為什麼鋰離子電池在充電時，必須加上過充保護電路，對鋰電池進行過充保護。鋰電池保護板會對鋰電池組的每一串電壓進行監控，超過過充電壓，鋰電池保護板就會切斷充電，起到保護鋰電池的作用。
鋰電池組如果發生過充爆炸，出現這種情況大多數是因為鋰電池有個別串出現了0V電壓的情況，或者是保護板異常了，無法對鋰電池進行過充保護；還有就是充電器使用錯誤。
比如，36V的鋰電池組，需要10個三元鋰電池串聯在一起，假如其中2串電芯電壓變為了0V，充電器的充電電壓42V就會直接給剩餘的8串進行充電，保護板功能異常，無法提供過充保護功能。 8串電芯的平均電壓就會被充電器充到5.25V以上（42V/8串）。這就會導致鋰電池被過充，引發爆炸的事故。
如果充電器使用錯了，沒有按照規定的專用充電器對18650鋰電池組進行充電，也會引起鋰電池保護板異常，鋰電池組被過充。
比如，36V的鋰電池組，專用充電器的輸出電壓應該為42V，如果使用了72V鋰電池組的充電器（充電電壓為84V），84V的充電電壓直接加載在36V的鋰電池組上，保護板的元器件就容易被損壞，功能就容易失效。這個時候，鋰電池組就會在沒有保護的情況下進行充電，各串電芯電壓就會被充到8.4V以上（84V/10串），三元鋰的滿充電壓是4.2V，8.4V的電壓對三元鋰單體電池來說，是會比較危險的，很容易引發爆炸。
所以，請正確使用鋰電池，正確使用鋰電池保護板，正確使用鋰電池充電器。
2、被短路
18650鋰電池被短路，包括內部短路和外部短路，都會引起18650電池的爆炸。
內部短路的原因有幾種，一種原因是生產工藝的問題，內部殘留了雜物，在鋰電池使用的過程中，發生了內部的正極負極短路，從而引發爆炸。另一種原因是外界針刺或者擠壓造成內部材料短路，從而引發爆炸。
外部短路的情況，是鋰電池的正極與負極直接接觸導致的。比如負載設備故障，線路短路了，而鋰電池保護板功能失效，無法及時切斷迴路，繼續短路就會導致鋰電池內部氣壓升高，引發爆炸。出現外部短路的原因，還有震動導致線路短路，擠壓碰撞導致的線路短路等等。
所以，請保護好18650鋰電池，從組裝工藝、包裝發貨、運輸等等，注意各個流程，避免鋰電池被短路。
3、高溫
溫度過高，也是會引發18650鋰電池爆炸的。鋰電池的正常使用溫度範圍是充電0~45℃；放電-20~65℃；存儲0~45℃。
鋰電池保護板一般是設置充電高溫為50℃保護；放電高溫為70℃保護。如果沒有高溫保護，鋰電池繼續放電或者存儲，都會引發鋰電池的爆炸。
鋰電池的內部材料在120℃以上就會變質，像電芯內部材料的隔膜，常規電芯的隔膜使用的材料比較普通，120℃以上隔膜就會收縮，隔膜一旦收縮，正極與負極材料就會短路直接接觸，很快就會引起高溫的內部短路，瞬間引發鋰電池爆炸。
所以，請務必在規定的溫度範圍之內使用和存儲18650鋰電池，否則後果很嚴重。
以上就是18650鋰電池爆炸的原因，18650鋰電池製備工藝已經非常成熟，除了性能有了極大提升之外，其安全性也非常完善。為了避免密封的金屬外殼發生爆炸，現在18650電池都會在頂部配有一個安全閥，安全閥是每一顆18650電池的標配，也是最重要的一道防爆屏障。
